普源示波器DS9000系列校准方法详解

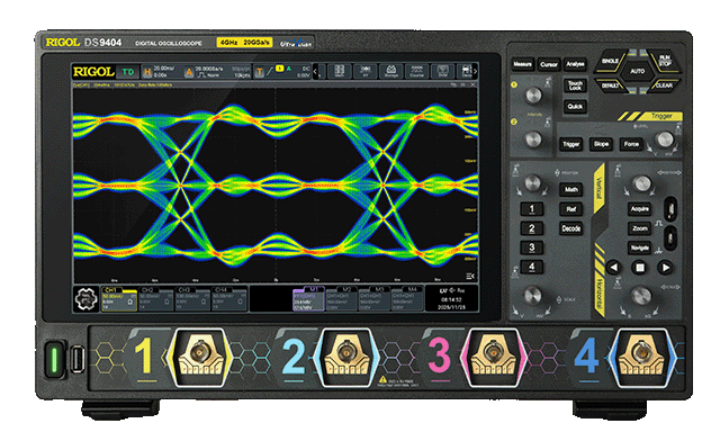

普源示波器DS9000系列作为一款广泛应用于电子设计、电路测试与故障排查的高性能数字示波器，其测量精度直接影响测试结果的可靠性。为确保仪器始终处于及好工作状态，定期进行科学、规范的校准至关重要。校准主要包括探头补偿调节、内部自校准及必要时的外部高精度校准。

一、探头补偿校准（日常必做）

探头是连接被测电路与示波器的关键媒介，其补偿状态直接影响波形准确性。校准步骤如下：将探头连接至示波器前端的校准信号输出端（通常为1kHz、0.5Vpp或3Vpp方波），接地夹可靠接地。将示波器通道设置为对应探头衰减比（如10X），并选择DC耦合。调整垂直灵敏度（V/div）和时基（s/div），使屏幕上清晰显示1~2个完整方波周期。观察波形边沿：若出现圆角、过冲或振铃，说明补偿不匹配。使用无感螺丝刀调节探头本体上的补偿电容，直至方波上升沿陡峭、顶部平坦，无明显失真。此操作建议每次使用前快速检查，确保测量基准准确。

二、示波器内部自校准

DS9000系列具备自校准功能，可自动修正内部通道增益、偏移及时基误差。操作方法为：在示波器开机预热10~15分钟后，进入“工具"或“系统设置"菜单，选择“自校准"功能，确认后仪器将自动执行校准流程。校准过程中请勿连接任何信号，确保设备处于稳定环境。完成后系统提示“校准成功"或显示“Pass"。该过程建议每6个月进行一次，若设备经历剧烈温度变化或强烈震动，应提前校准。

三、外部高精度校准（高要求场景）

对于科研、生产质检等对精度要求高的场合，建议送至具备资质的第三方实验室进行外部校准。通过标准信号源、精密电压源和频率计等设备，对示波器的垂直灵敏度、时间基准、触发系统及探头系统进行全面溯源校准，确保测量结果符合国家标准。

四、维护与注意事项

校准后应记录校准时间与结果，建立设备档案。定期清洁探头接口，避免氧化；避免探头弯折或摔落。若频繁在高频或高电压环境下使用，建议缩短校准周期至每季度一次。

总之，规范的校准流程是保障DS9000系列测量准确性的核心。坚持“使用前自检、定期全面校准"的原则，不仅能提升测试效率，更能确保数据的权、威性与可重复性，为电子研发提供坚实支撑。
