一文读懂示波器测眼图：原理与实例应用

高速信号总翻车？PCIe/USB/HDMI 测不明白？

眼图＝高速信号照妖镜！看完直接拿捏信号完整性✨

👁️ 什么是眼图？

把成千上万个信号周期叠加在一起

形成像眼睛一样的图

眼睛张得越大＝信号越好

眼睛越小 / 闭合＝误码、抖动、干扰越严重

示波器眼图（Eye Diagram）是一种通过叠加数字信号的多个单位间隔（UI, Unit Interval）波形形成的图形化分析工具。其名称源于图形中央的开口区域形似“眼睛"，而眼睛的“张开"程度直接反映信号质量的优劣。

❖ 核心原理：将长时间捕获的信号按码元周期分割，垂直堆叠显示所有可能的信号跳变状态（0→1、1→0、0→0、1→1），最终形成统计意义上的“平均眼图"。

❖ 类比理解：类似于用照相机长曝光拍摄快速摆动的钟摆，最终照片会显示钟摆所有位置的轨迹，而眼图则是信号边沿和电平变化的“轨迹合集"。

🧠 眼图核心 3 问

1. 为什么要测眼图？

眼图可以快速评估信号的抖动、噪声和码间干扰等关键参数，帮助工程师及时发现信号传输中的问题并进行优化。

高速信号三大杀手：

抖动 Jitter（时序不准）

噪声 Noise（幅度不干净）

码间干扰 ISI（前后码串扰）

传统测法抓不到，眼图一眼现原形

传统测量方法在面对高速串行数字信号的复杂特性时，其局限性愈发明显。单一波形捕获方式仅能捕捉到瞬态信号，无法全面反映信号的长期统计特性，这使得对信号整体行为的评估不够准确。而手动测量则需要逐个周期分析上升时间、幅度等参数，这种方法不仅效率低下，还容易遗漏偶发性问题，导致测量结果的可靠性和完整性大打折扣。这些局限性严重制约了对高速信号传输质量的准确评估和优化，难以满足现代数字通信系统对信号完整性和可靠性的高要求。因此，迫切需要开发更高效、更全面的测量技术和工具，以克服传统方法的不足，为高速数字信号传输的性能提升提供有力支持。

2. 眼图怎么看？4 个关键参数

✅ 眼高：抗噪声能力 → 越高越能抗干扰

❖ 定义：垂直方向上，眼图中央开口的电压范围（从低高电平到最高低电平）。

❖ 意义：反映信号的噪声容限。眼高越大，接收端越容易区分“0"和“1"（例如：眼高为500 mV时，噪声幅度需超过250 mV才会导致误判）。

✅ 眼宽：时序裕量 → 越宽越稳

❖ 定义：水平方向上，眼图中央开口的时间范围（有效采样窗口）。

❖ 意义：衡量信号时序稳定性。眼宽越宽，允许的时钟抖动越大（例如：眼宽为0.7 UI时，接收端需在±0.35 UI内准确采样）。

✅ 交叉点：信号对称性、边沿速度

❖ 定义：信号上升沿与下降沿在眼图中央的交汇区域。

❖ 意义：交叉点位置和斜率反映信号对称性与边沿速度。理想情况下，交叉点应位于眼图水平中心且斜率陡峭（避免因边沿缓慢引入码间干扰）。

✅ 抖动：左右模糊程度 → 越小越好

❖ 定义：信号边沿在时间轴上的随机或确定性偏移（表现为眼图左右边界的模糊程度）。

❖ 分类：随机抖动（如热噪声引起，呈高斯分布）与确定性抖动（如周期性干扰，呈有界分布）。

3. 眼图异常对应故障

眼图是评估信号质量的重要工具，通过观察眼图的张开程度、清晰度和对称性，可以直观地判断信号的幅度稳定性、时序稳定性和整体传输质量。眼图的分析不仅帮助工程师快速识别信号传输中的问题，还为优化信号传输提供了明确的方向，从而确保高速数字信号在复杂环境下的可靠性和稳定性。

眼图的“开放度"是评估信号质量的黄金准则：

顶部 / 底部塌陷 →电源噪声 / 阻抗失配

眼宽变窄 →带宽不够 / 反射大

交叉点模糊 →边沿太慢 / ISI 严重

左右不对称 →共模干扰 / 时钟偏移

⚙️ 示波器在眼图分析中的核心地位

示波器能够实时捕获和显示信号的波形，通过对多个周期信号的叠加和同步处理，生成清晰的眼图。

示波器的高带宽、高采样率和先进的触发功能，使其能够精确地捕捉高速信号的细节，为眼图分析提供了高质量的数据基础。

此外，现代示波器还配备了多种自动测量和分析工具，能够快速计算眼图的关键参数，如眼高、眼宽、抖动和噪声等，极大地提高了分析效率和准确性。

示波器是生成和分析眼图的“核心工具"，其优势在于：

✓ 1)高带宽与采样率

❖ 支持GHz级信号捕获

✓ 2)时钟恢复技术（CDR）

❖ 从数据流中直接提取参考时钟，实现信号同步叠加（对无独立时钟线的串行信号至关重要）

✓ 3)实时眼图与模板测试

❖ 实时眼图（硬件加速）：适合调试瞬态故障（如突发噪声）

❖ 模板测试（Mask Test）：自动判定信号是否符合行业标准（如USB-IF的眼图模板）

✓ 4)高级分析功能

❖ 抖动分离（TIE分析）、均衡仿真（CTLE/FFE/DFE）、误码率预测（浴缸曲线）等。

⚙️ 示波器测眼图标准步骤

以罗德与施瓦茨公司RTP示波器（含“高级眼图分析"选件）为例。

1.设置“硬件CDR"触发

路径："Menu" > "Trigger" > "Setup" tab > "Source = CDR" > "Hardware CDR".

2.设置“眼图"测试

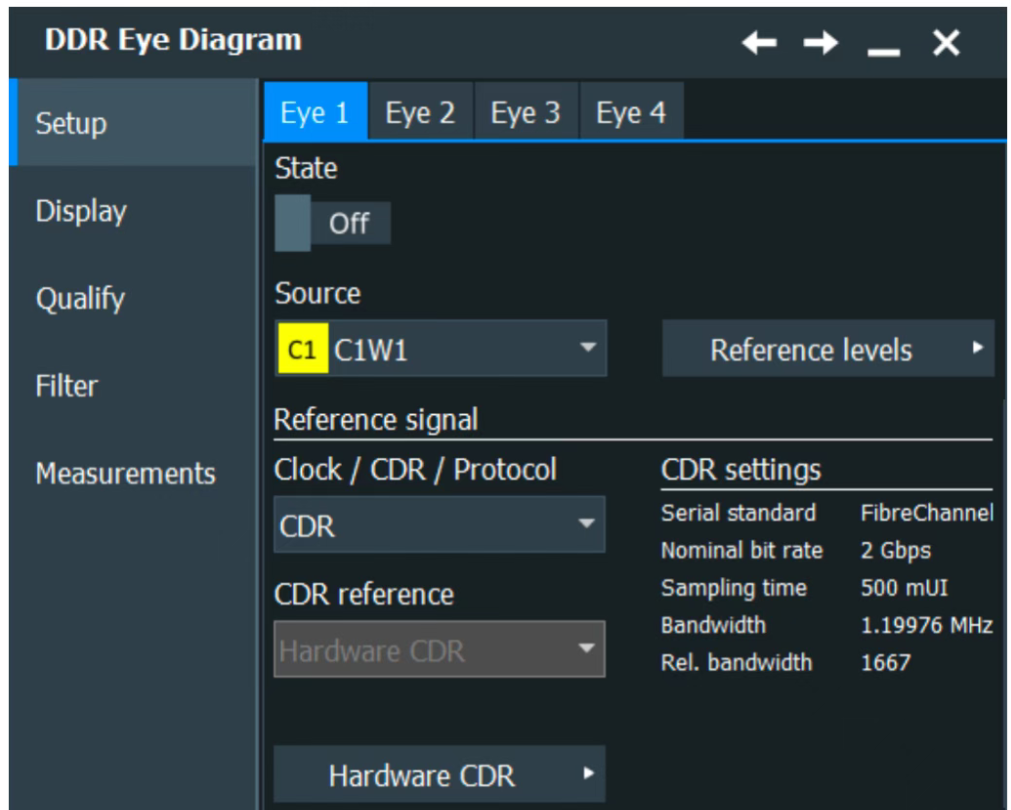

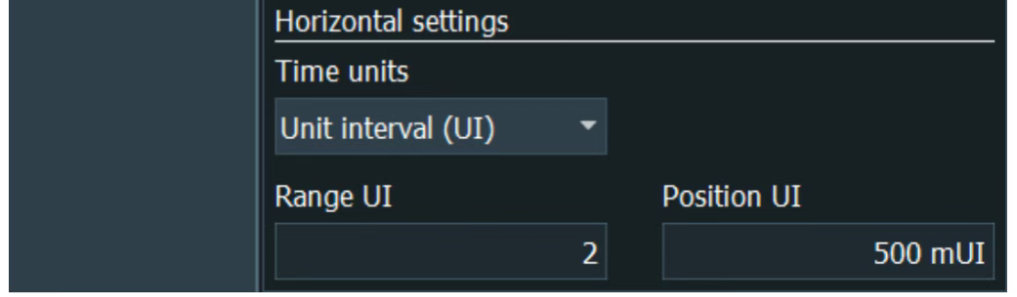

路径：[Apps]> "Analysis" > "Eye Analysis" > "Setup" tab

设置State为“On"

点击“Hardware CDR"，设置“硬件CDR"参数

“Serial standard"菜单选择相应的串行协议类型，或者点击“Estimate bit rate"让仪表自动评估比特率

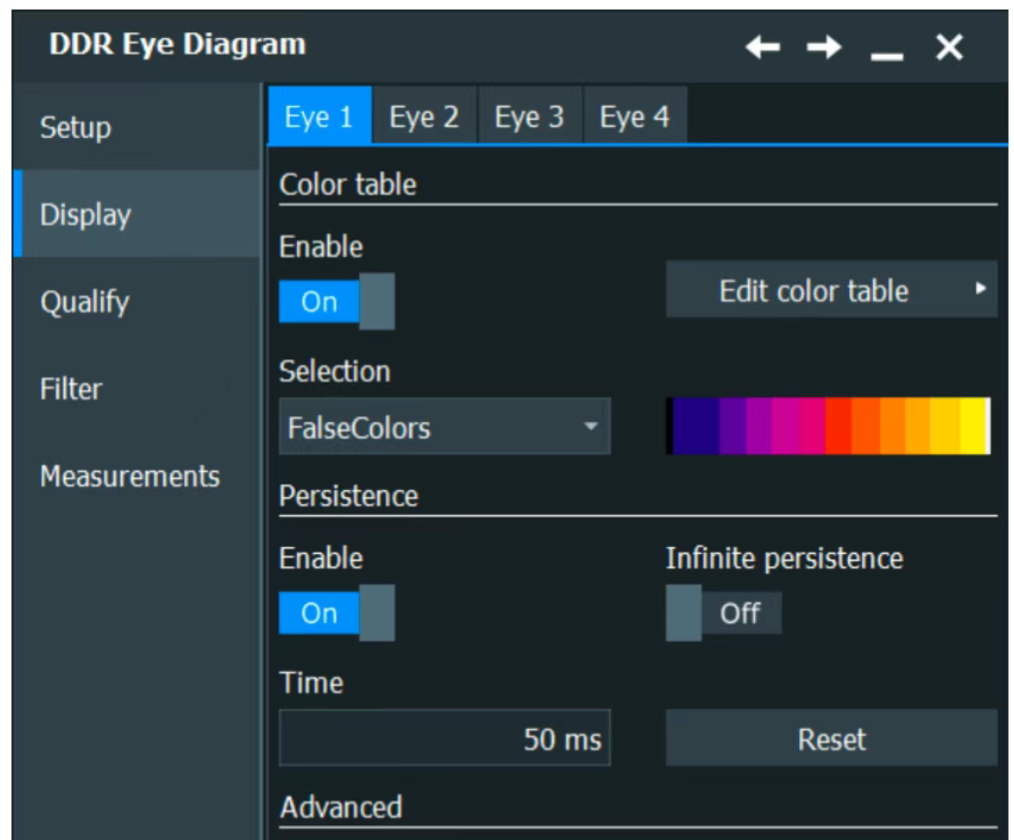

3.设置“色温显示"

路径：[Apps]> "Analysis" > "DDR Eye" > "Display" tab

4.设置“眼图模板"

路径：[Apps] > "Analysis" tab > "Mask" > "Define Mask"

Mask type下拉框，选择“eye"，点击“Setup mask"

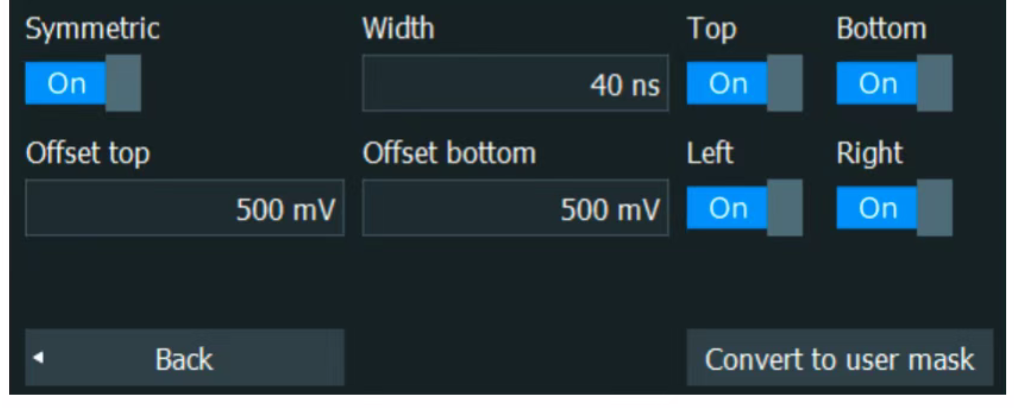

设置“Shape"及相应的W/H等参数.

🎯 常用应用场景

眼图的应用场景非常广泛，涵盖了多个领域和多种信号传输系统。眼图作为一种直观的信号分析工具，在高速数字通信、电路设计、信号质量评估以及研发验证等多个领域发挥着重要作用。

1.高速数字系统验证

眼图是验证高速接口信号完整性的核心工具，典型场景包括：

✓ 1)PCIe接口测试

❖应用层级：从PCIe 3.0（8 GT/s）到PCIe 6.0（64 GT/s PAM4），每代速率翻倍均需更严苛的眼图测试

❖ 关键参数：

眼高需满足接收端均衡后规范（如PCIe 5.0要求≥120 mV）

抖动需分解为RJ（随机抖动）和DJ（确定性抖动），确保总抖动（TJ）在容限内

❖ 测试挑战：高频损耗（如PCB插入损耗）需通过预加重（Tx EQ）和接收端均衡（CTLE/DFE）补偿

✓ 2)接口认证

❖ 标准演进：USB 3.2 Gen2（10 Gbps）到USB4（40 Gbps PAM3），眼图模板复杂度升级

❖  实测案例：

USB 3.2 Gen2要求眼图不得侵入“菱形"模板

未端接的USB线缆会因反射导致眼图闭合，需调整端接电阻或缩短线长

❖  HDMI/DisplayPort视频接口

信号特点：TMDS编码信号需验证眼图对称性与交叉点位置

典型问题：长距离传输导致眼图塌陷，需通过Redriver芯片或主动电缆补偿

2.通信系统分析

眼图在无线与光通信中扮演关键角色：

✓ 1)光纤通信系统

❖ 光模块测试：25G/100G/400G光模块需通过眼图验证调制质量（如NRZ/PAM4）

❖ 测试方法：

采样示波器配合光参考接收机（ORR）生成标准眼图

检查眼高、眼宽及抖动是否符合IEEE 802.3标准（如100GBASE-LR4要求BER<1e-12）

❖ 特殊需求：相干光通信需分析偏振态与相位噪声，引入多维眼图

✓ 2)射频信号调制质量评估

❖ 调制制式：QAM、PSK等射频调制信号可通过等效基带眼图评估符号间干扰

❖ 应用案例：

5G NR信号的EVM（误差矢量幅度）与眼图张开度强相关

Wi-Fi 6E中，160 MHz信道带宽要求更严格的眼图模板测试

3.故障诊断与根因分析

眼图是定位信号问题的“显微镜"。它通过将多个周期的信号波形叠加在一起，形成直观的图形，能够清晰地展示信号的时序特性和幅度特性。眼图的张开程度、清晰度和对称性等特征，为工程师提供了快速评估信号质量的手段，帮助他们迅速发现信号传输中的抖动、噪声和码间干扰等问题。

✓ 1)信号失真定位

❖ 阻抗失配：眼图出现“重影"或振铃（由反射引起），需检查PCB阻抗连续性或连接器接触

❖ 串扰（Crosstalk）：相邻信号线的耦合会导致眼图边缘毛刺，通过时域反射（TDR）定位干扰源

✓ 2)电源噪声排查

❖ 表现特征：眼图顶部/底部出现周期性塌陷（与开关电源频率同步）

❖ 解决方案：优化电源滤波网络或增加去耦电容

✓ 3)高频损耗分析

❖ 典型现象：眼图交叉点斜率降低，眼宽变窄（由信道带宽不足导致）

❖ 调试手段：

仿真验证：通过S参数模型预测眼图闭合趋势

硬件补偿：增加发射端预加重或接收端均衡器

4.标准合规性测试

行业标准通过眼图模板（Mask）定义信号质量门槛：

✓ 1)主流标准组织与规范

❖ USB-IF：定义USB 3.2/4接口的眼图模板形状与测试条件

❖ IEEE：802.3（以太网）、802.11（Wi-Fi）等标准包含详细眼图要求

❖ OIF（光互联论坛）：规范CEI（通用电气接口）光模块眼图参数

✓ 2)模板测试（Mask Test）流程

❖ 自动化测试：示波器内置模板比对功能，实时标记违规点

❖ 报告生成：输出眼高、眼宽、抖动及模板违规比例（如Pass/Fail判定）
