日置RM3545A RM3545A_1 RM3545A_2使用说明书

产品特点：

● 在开发电池、电机、电子零件等研发过程中精确测量低电阻值

● 最小测量量程: 1000 μΩ，最小测量量程精度: 0.045%，最小分辨率: 1 nΩ，最大测量电流: 1 A

● 通过将其集成到生产线中，可以实现与开发时相同的测量精度

● 最多 132 个通道（4端子法）（与扫描模块机架 SW1002 组合使用时）

● 最多支持 20 个通道（4端子法）（安装两个 Z3003 多路转换器单元时。仅限 RM3545A-2）

● 在低电阻测试量程内，测量速度最快21 ms (*1)

 *1: 10 mΩ量程或100 mΩ量程，PR模式ON、测量速度FAST、使用外部触发器的情况下

不标配测试用探头。请另外购买需要的探头

产品描述：

轻松实现低电阻的精确测量

最新配备1000 µΩ 量程，最小分辨率为 1 nΩ，达到了 ±0.045% rdg ±0.010% f.s.的高精度。 无需预热或调零即可保证精度，启动后可立即开始精确测量。 此外，还具有补偿偏移电压的 OVC 功能，可实现对低电阻的稳定测量。

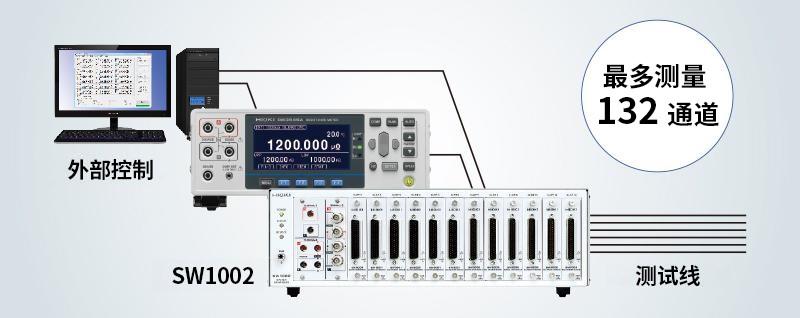

轻松实现高精度的多通道测量

与 SW1002 扫描模块机架组合使用时，最多可支持 132 个通道（4端子法）。 RM3545A-2 还可选配两个多路转换器单元 Z3003，最多支持 20 个通道（4端子法）。 RM3545A-2 可满足高精度多通道测量的需求。

扫描模块机架SW1001

扫描模块机架SW1002

轻松集成在自动化产线上

与现有的 RM3545 型号相比，测量速度提高了约2倍（21 msec*）。 此外，还扩大了回路电阻的允许值，这样就可以将该装置集成到系统中，而无需考虑导线电阻或接触电阻，同时还提供了标准的LAN通讯接口，便于与 PC 和 PLC 等设备进行数据连接。

*在10 mΩ量程或100 mΩ量程内，PR模式ON，测量速度FAST，使用外部触发器的情况下
